아두이노로 공유기 쿨러 만들기

안녕하세요.

오늘은 아두이노로 공유기 쿨러를 제작해보았습니다.





1. 기능

온도센서를 이용하여 기온이 상승하면 ipTIME 공유기의 발열을 추가적으로 해소하고, 사무실 에어컨을 작동시킬 수 있도록 하기위해 공유기 쿨러를 만들었습니다.



(1) 부품

DHT11 온습도센서 : 사무실의 온도를 체크하기 위해 장착했습니다.

가장 저렴한 온습도센서 중 하나이며 정확도나 내구성이 매우 부족하지만 아쉬운대로 선택하게 되었습니다.

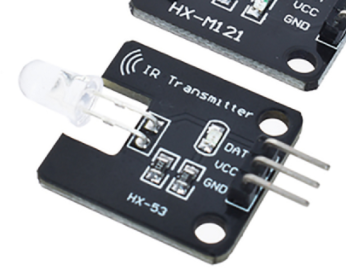

IR 송신기 : 에어컨을 조작하기 위해 장착했습니다.

사진에 보이는 LED를 통해 적외선 신호가 송신되며, 이 신호를 통해 에어컨을 조작할 수 있습니다.

무접점 릴레이 : 쿨러를 On/Off 하기 위해 장착했습니다.

아두이노용 릴레이 모듈 중 아래 사진과 같은 제품이 있는데 작동시 딸깍 소리가 지속적으로 들려 상당히 거슬립니다.

상단의 무접점 릴레이는 물리적인 접점이 존재하지 않아 작동시 소음이 없어 아주 깔끔한 환경을 구성할 수 있습니다.

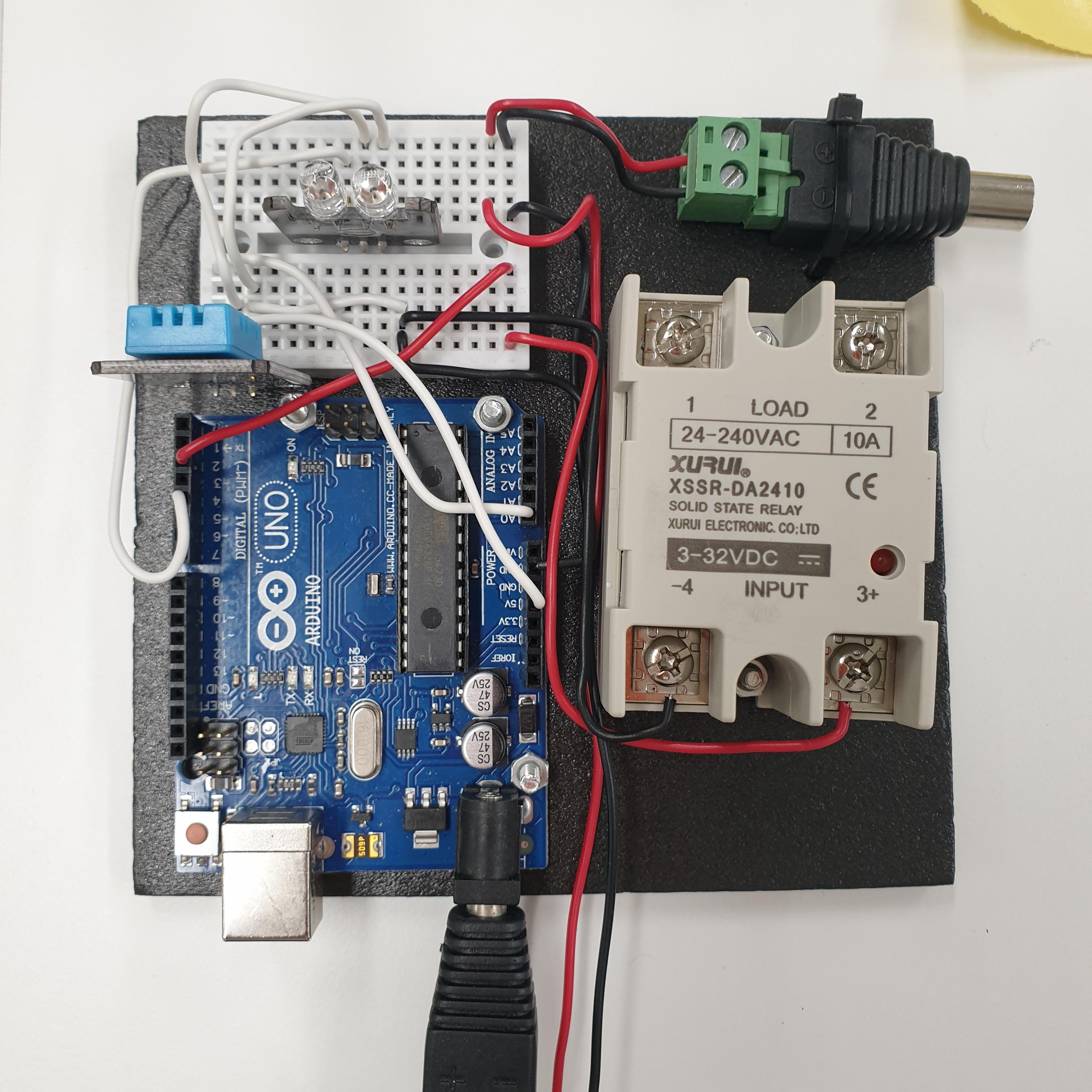

(2) 회로 사진

정전기를 방지하기 위해 폼보드 위에 회로를 구성하였습니다.

전원은 12V 어댑터를 통해 공급받을 예정이며, 140mm짜리 팬과 아두이노에 동시에 전원을 공급할 수 있도록 회로를 구성했습니다.

브래드보드에 장착된 DHT11 센서와 IR 송신기는 아두이노를 통해 공급되는 5V전원을 이용합니다.





2. 제작

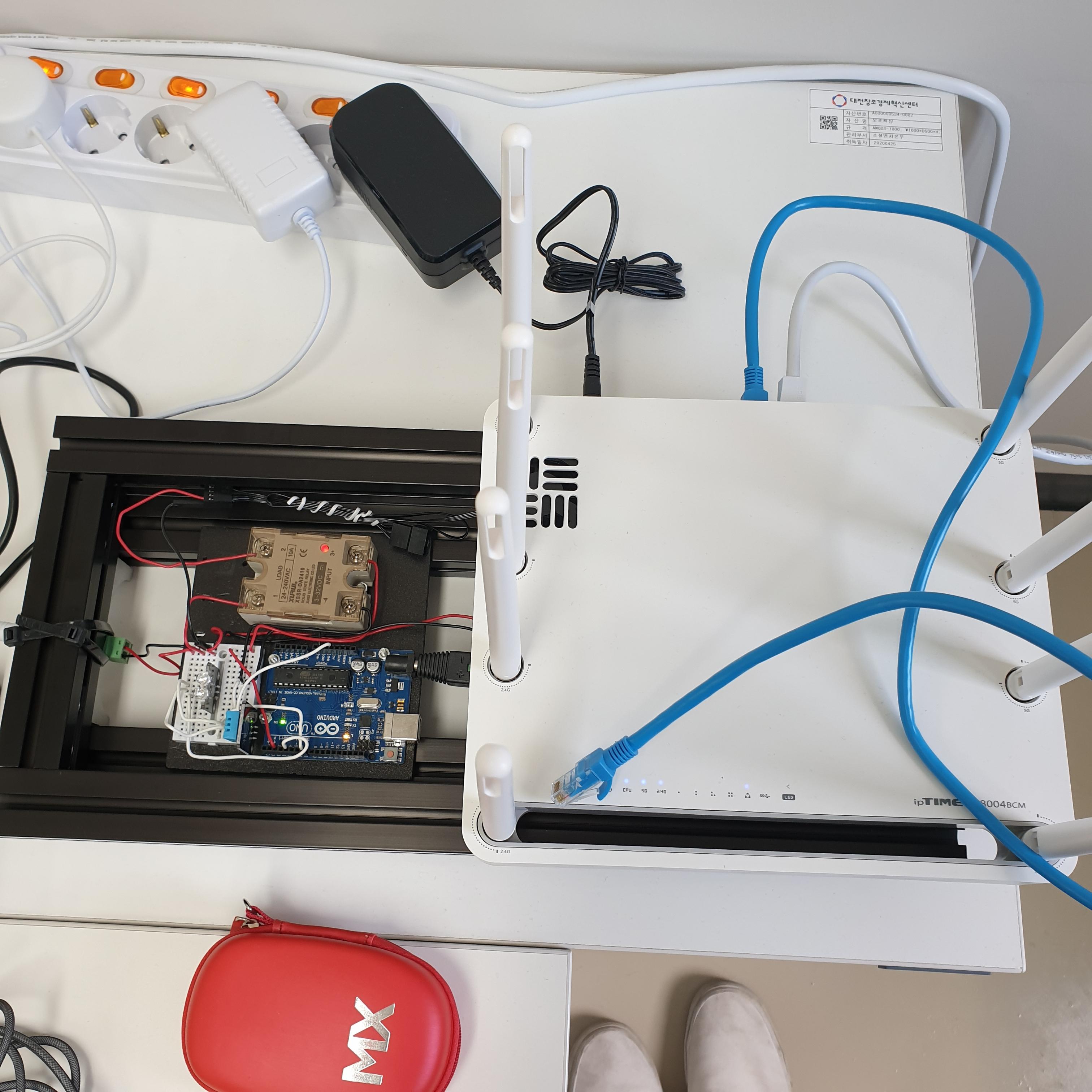

공유기가 무척 거대한 관계로 부득이하게 팬을 공유기 하단에 설치해야만 했습니다.



상단이나 측면에 팬을 설치하게 되면 별도의 흡기공간이 필요없지만 부득이하게 공유기 하단에 팬을 위치시키게 되면서 공유기 하단의 팬과 바닥 사이를 떨어뜨려 흡기공간을 갖출 필요가 있었습니다.

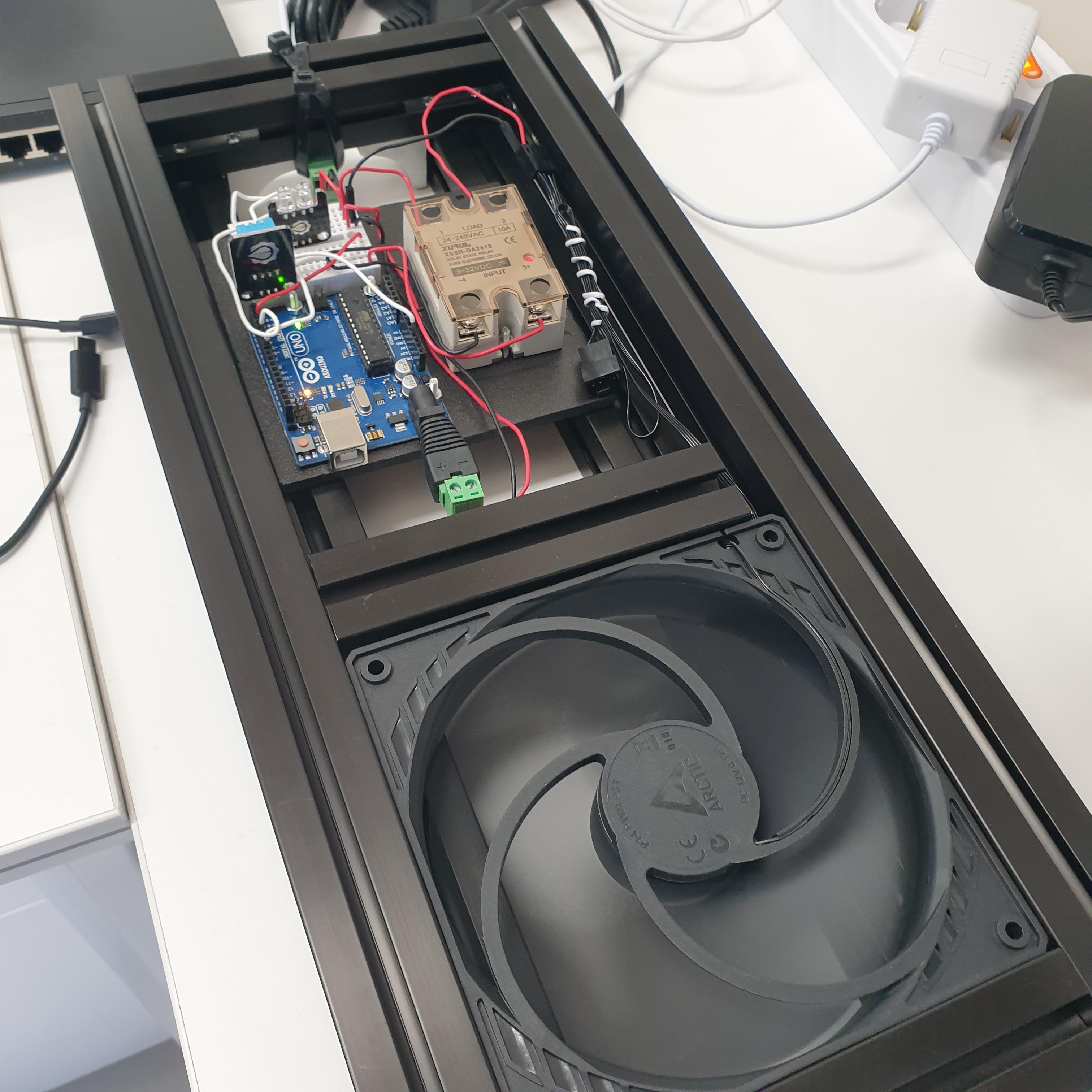

흡기공간을 마련하기 위한 공유기 및 팬 거치대는 알루미늄 프로파일을 활용하여 제작하였으며 측면에 별도의 공간을 마련하여 회로도 올려놓을 수 있도록 하였습니다.



아두이노를 제어하는 코드는 단순하게 온도 조건에 따라 팬과 IR송신기가 작동하도록 짜넣었습니다.





3. 마무리

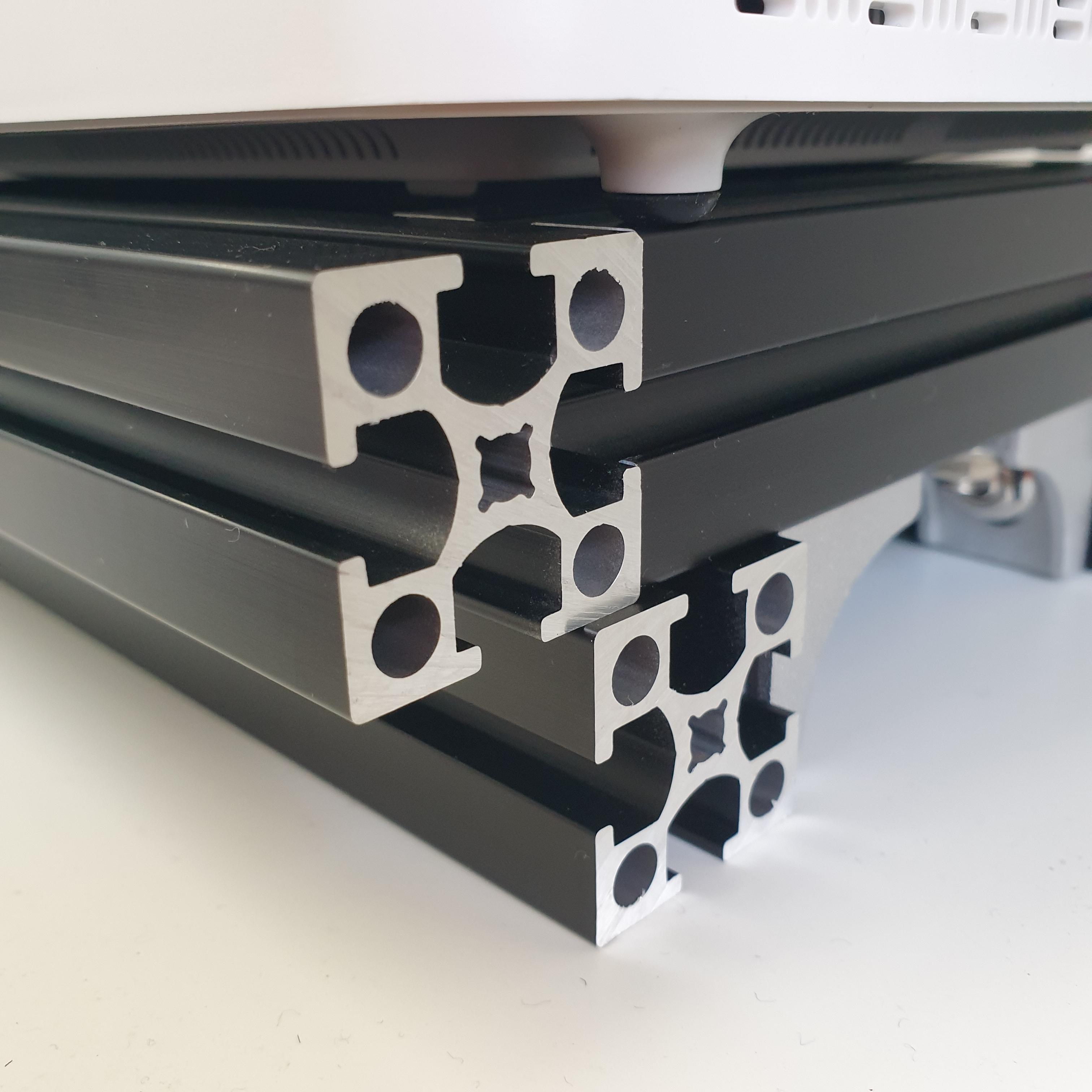

제작과정에서 아쉬웠던 점은 알루미늄 프로파일을 처음 접하다 보니 설계대로 정확히 조립해내는게 조금 어려웠으며 아래 사진과 같이 모서리 부분의 마감에 대한 대비가 부족하여 완성도가 떨어져 보이는게 아쉬웠습니다.

거창한 기능은 없지만 그래도 제 손으로 회로를 구성하고 하우징을 제작한다는게 무척 만족스러운 경험이었습니다.
