라즈베리파이[12] - 라즈베리파이 터치스크린 케이스 사용기

안녕하세요.

오늘은 라즈베리파이 터치스크린 케이스를 리뷰해보겠습니다.



1. 개요

(1) 제품 스펙

저는 라즈베리파이의 공식 7인치 터치스크린 케이스를 구매했습니다.

해상도는 800x480으로 그리 높지 않지만 공식 터치스크린 케이스인 만큼 부수적으로 신경쓸게 적을거라고 생각했습니다.

사이즈는 정말 7인치 태블릿 수준의 사이즈고, 케이스 재질은 플라스틱이었습니다.



(2) 개봉기

터치스크린과 케이스가 따로 발송되었는데 아래 박스는 터치스크린의 박스입니다.

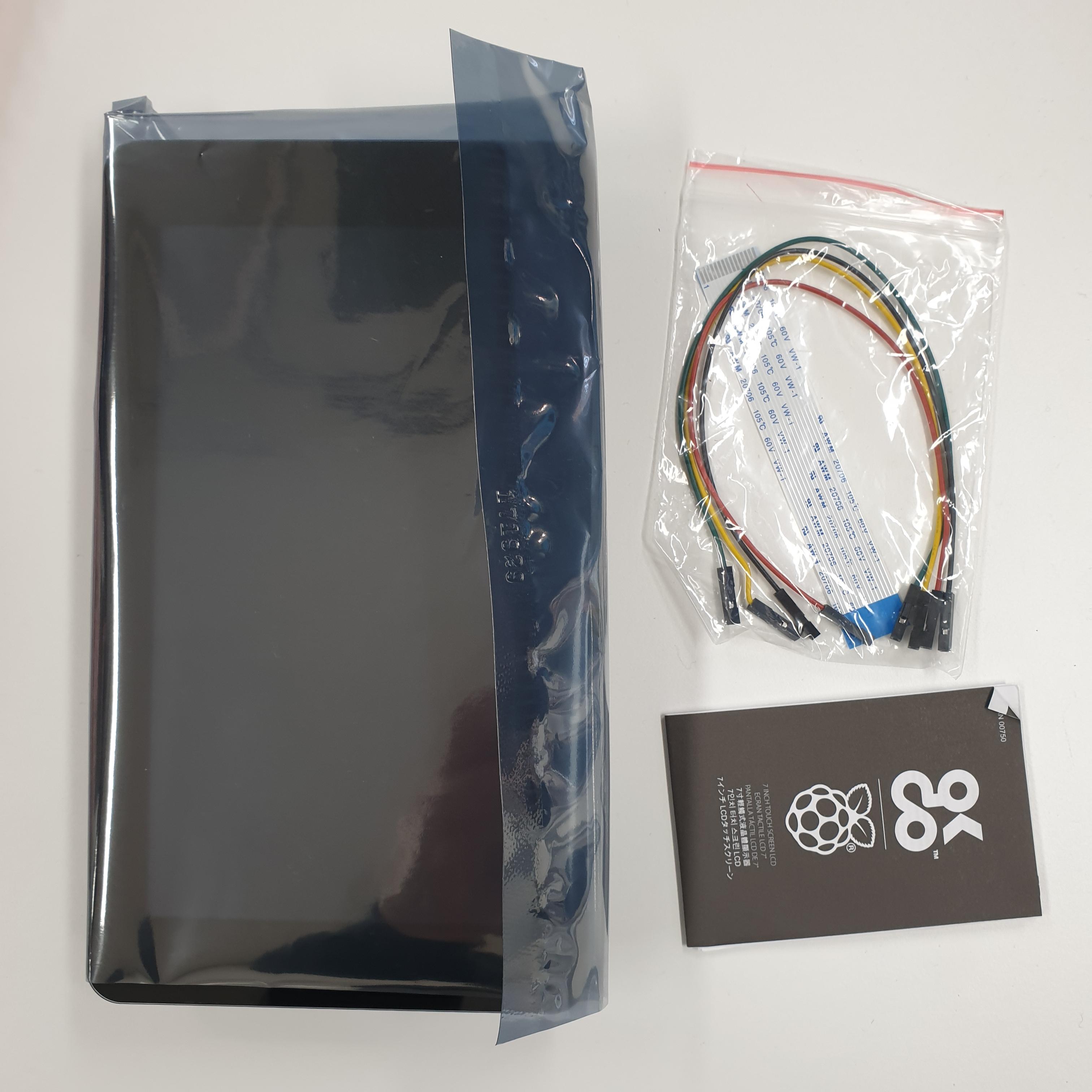

박스를 열면 아래와 같이 터치스크린, 케이블, 설명서가 들어있습니다.

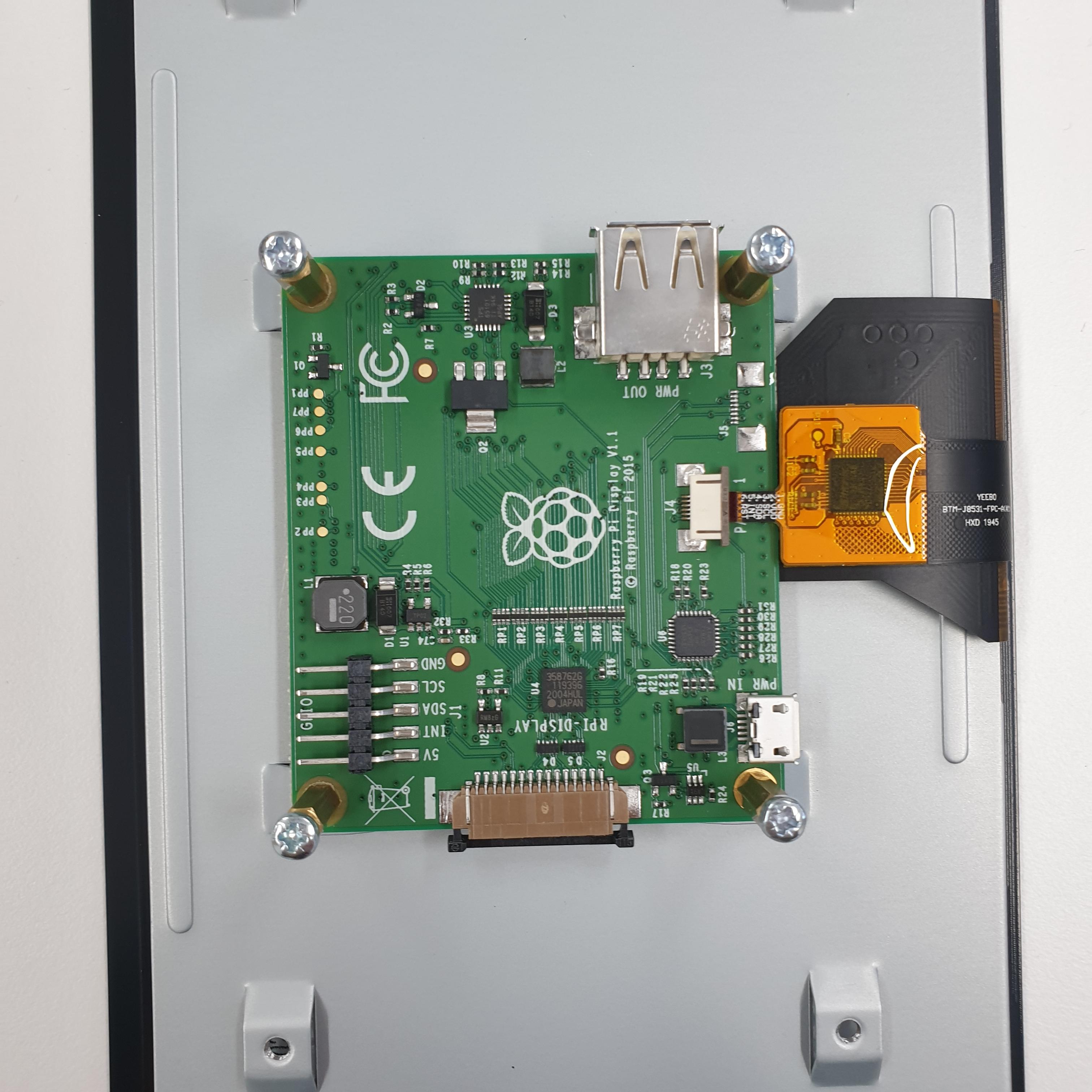

터치스크린 후면에는 화면을 잡아주고 터치기능을 활용하기 위한 보드가 부착되어있으며, 사진에 보이는 서포트 위에 라즈베리파이4를 부착하여 나사로 고정시키는 형태입니다.

다음은 케이스입니다.

아마 스크린만 라즈베리파이 공식 스크린이고 케이스는 별도의 제조사에서 제작한 듯 합니다.

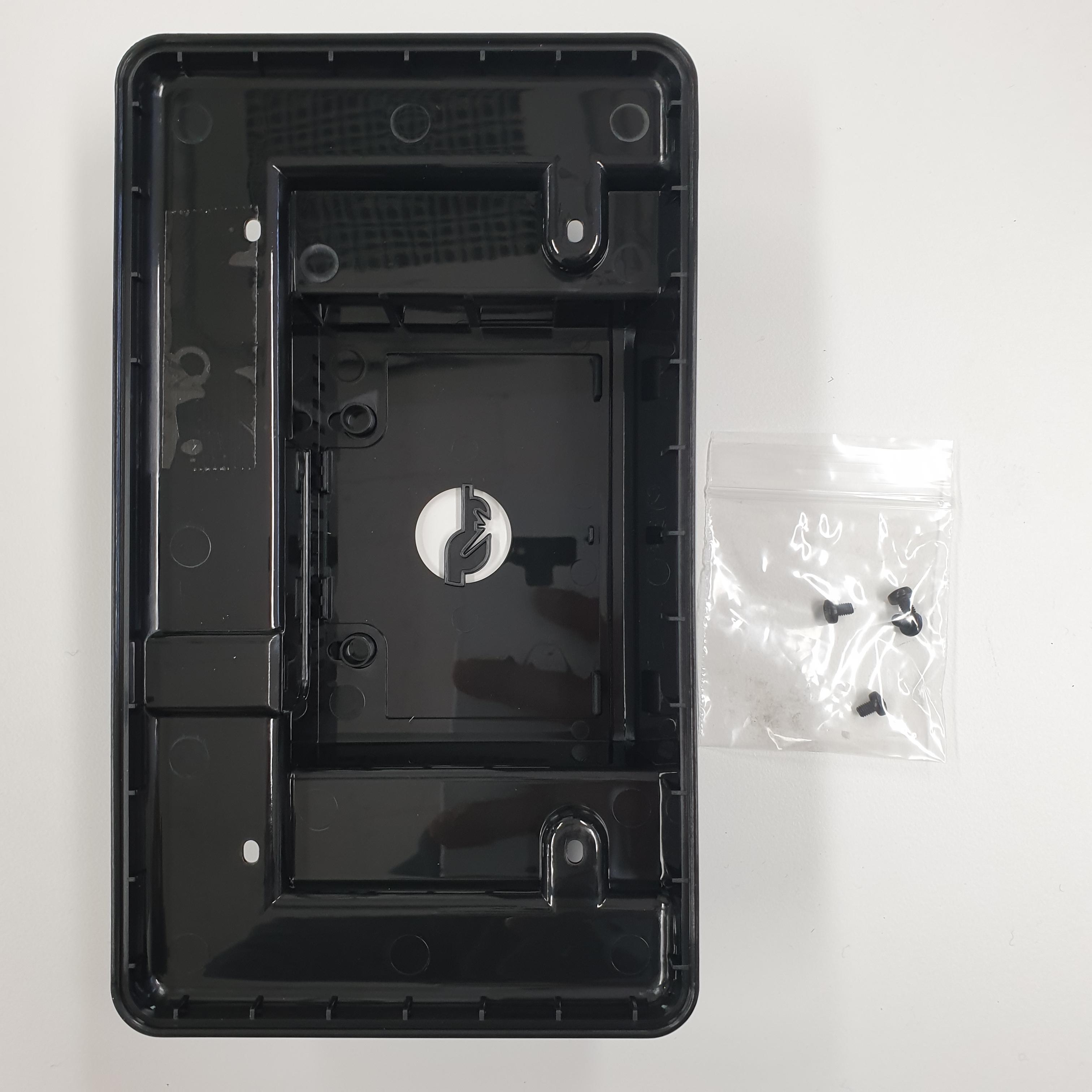

박스를 열면 단촐한 구성품이 보입니다.

케이스 본체와 볼트가 구성의 전부입니다.



2. 설치 방법

우선 라즈베리파이를 준비합니다.

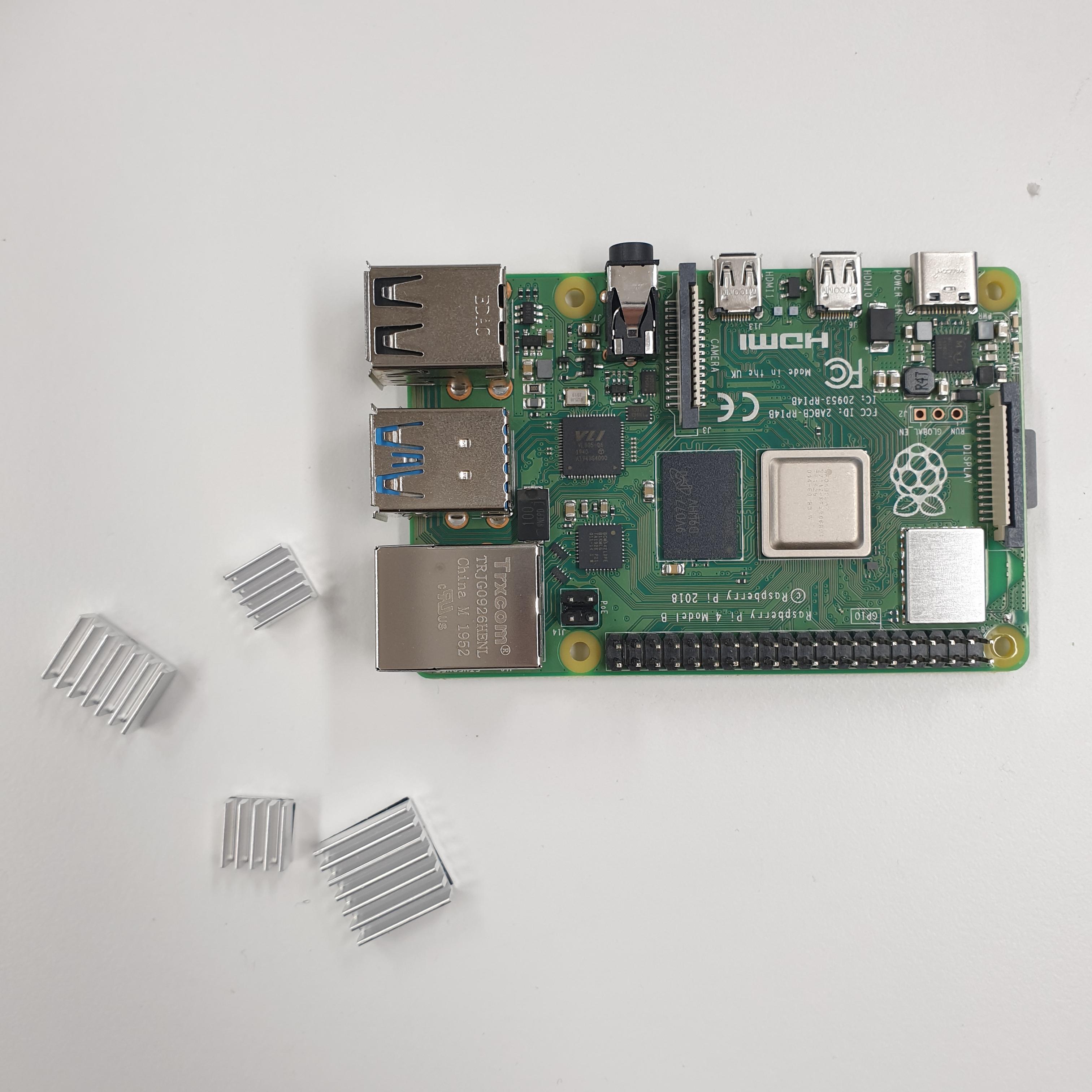

디스플레이 케이스가 있으므로 별도의 팬케이스를 부착하긴 어려우니 방열판을 붙여줍니다.

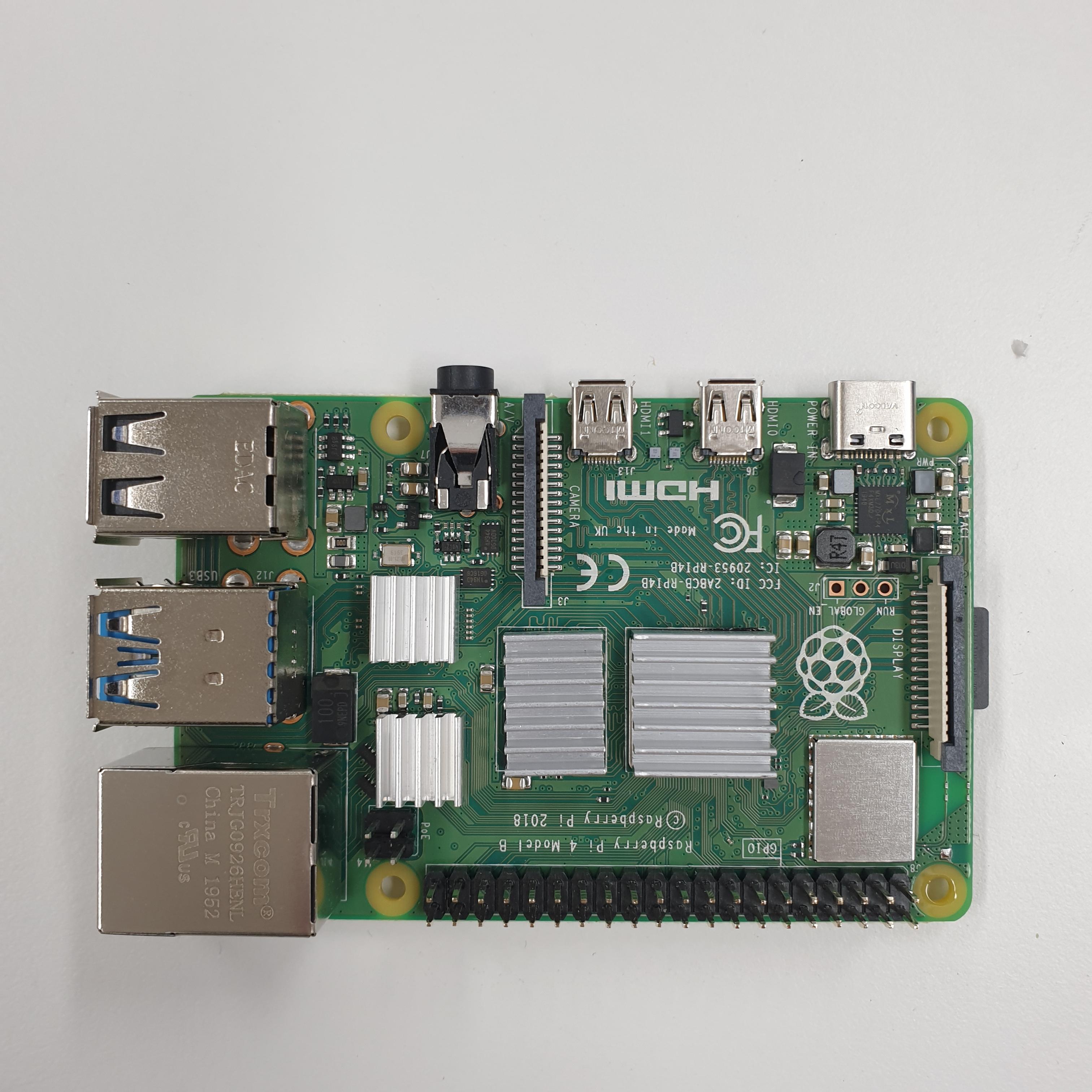

요렇게 꼼꼼히 붙여주시면 됩니다.

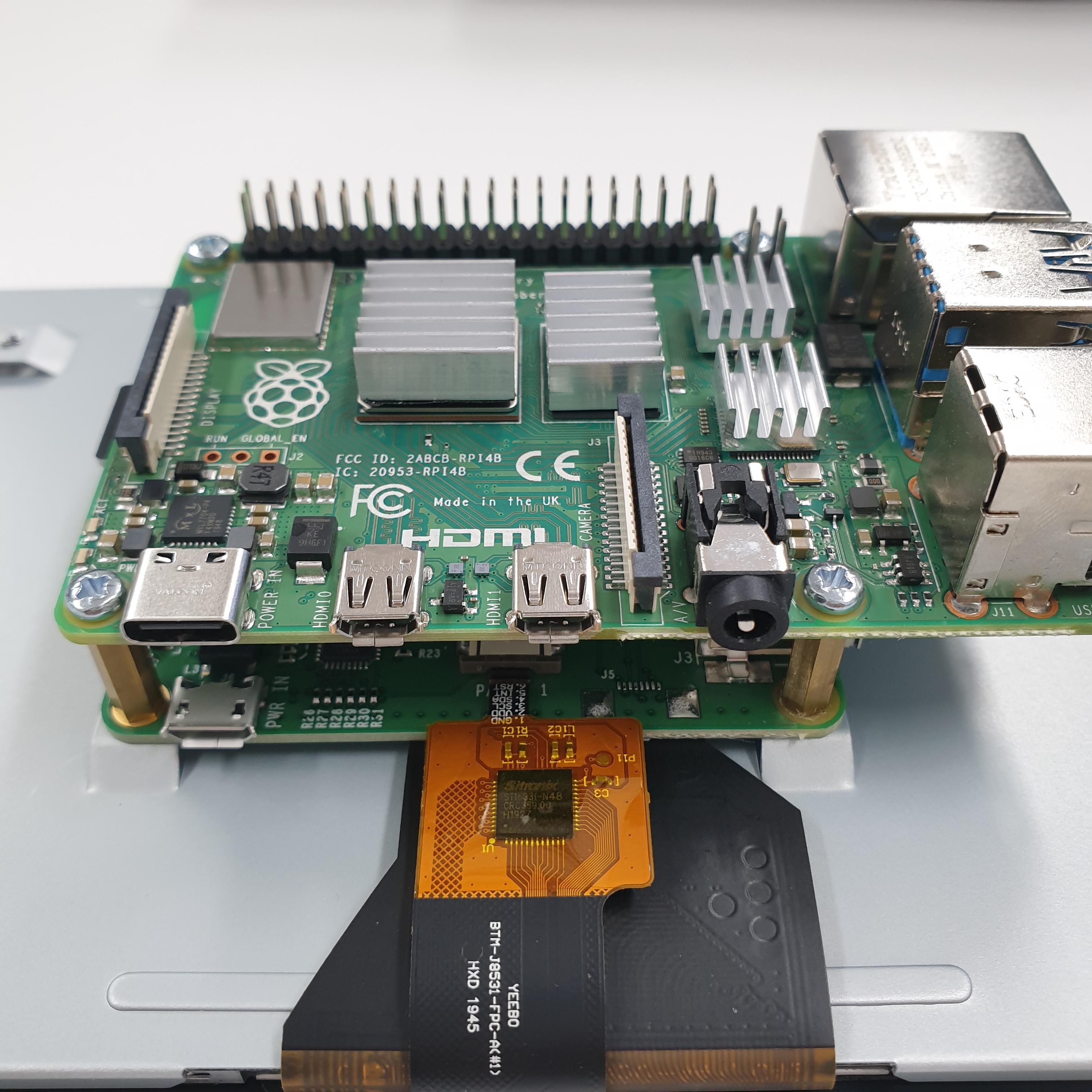

이제 디스플레이 보드 위에 라즈베리파이를 장착해주세요.

케이스에 있는 포트 구멍에 맞춰줘야하므로 방향에 주의해주세요.

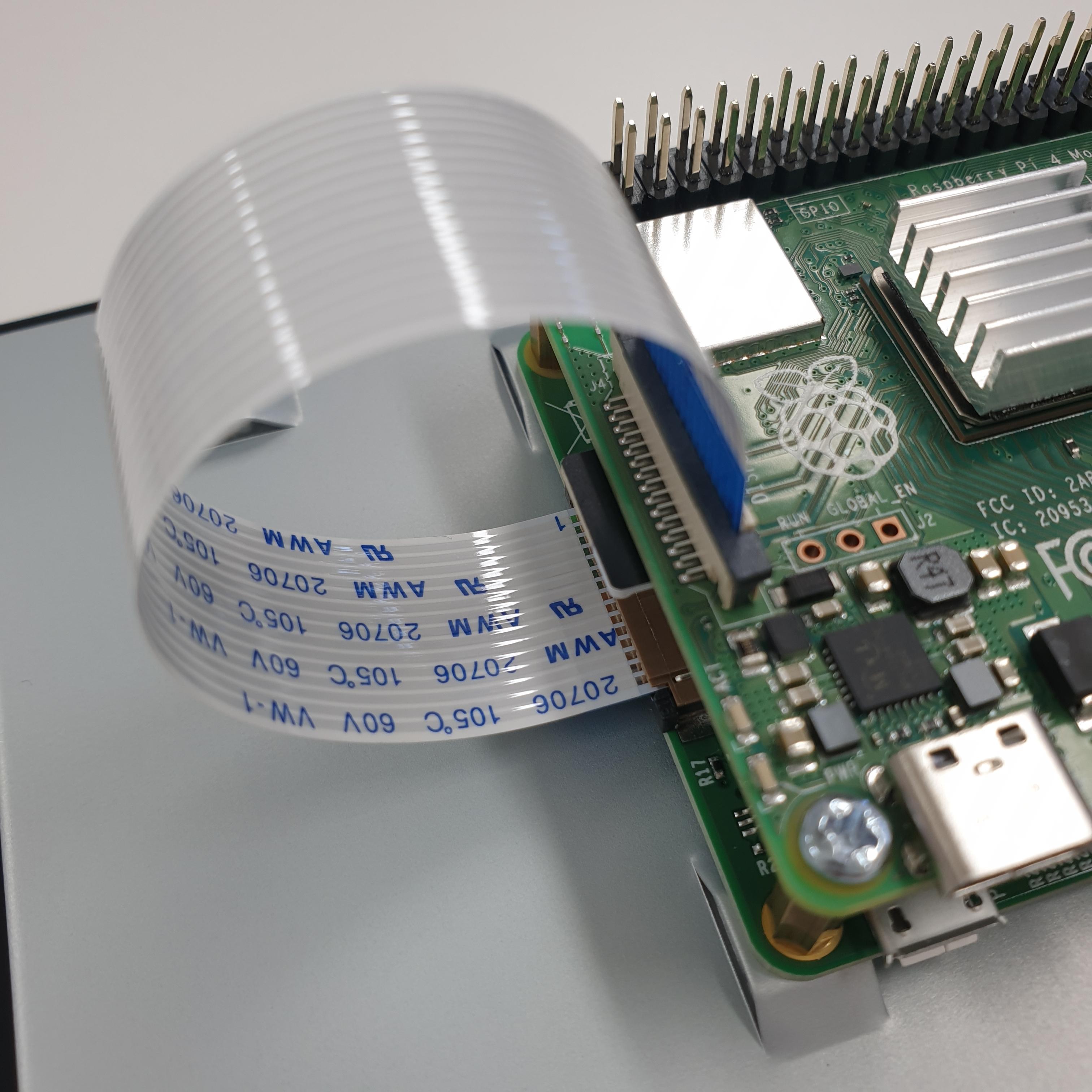

다음으로는 디스플레이 케이블을 연결해줍니다.

힘으로 꽂으시면 안되고, 부착 부위에 있는 검은색 걸쇠를 들어올린 후 케이블을 밀어넣고, 다시 걸쇠를 눌러서 고정해주시면 됩니다.

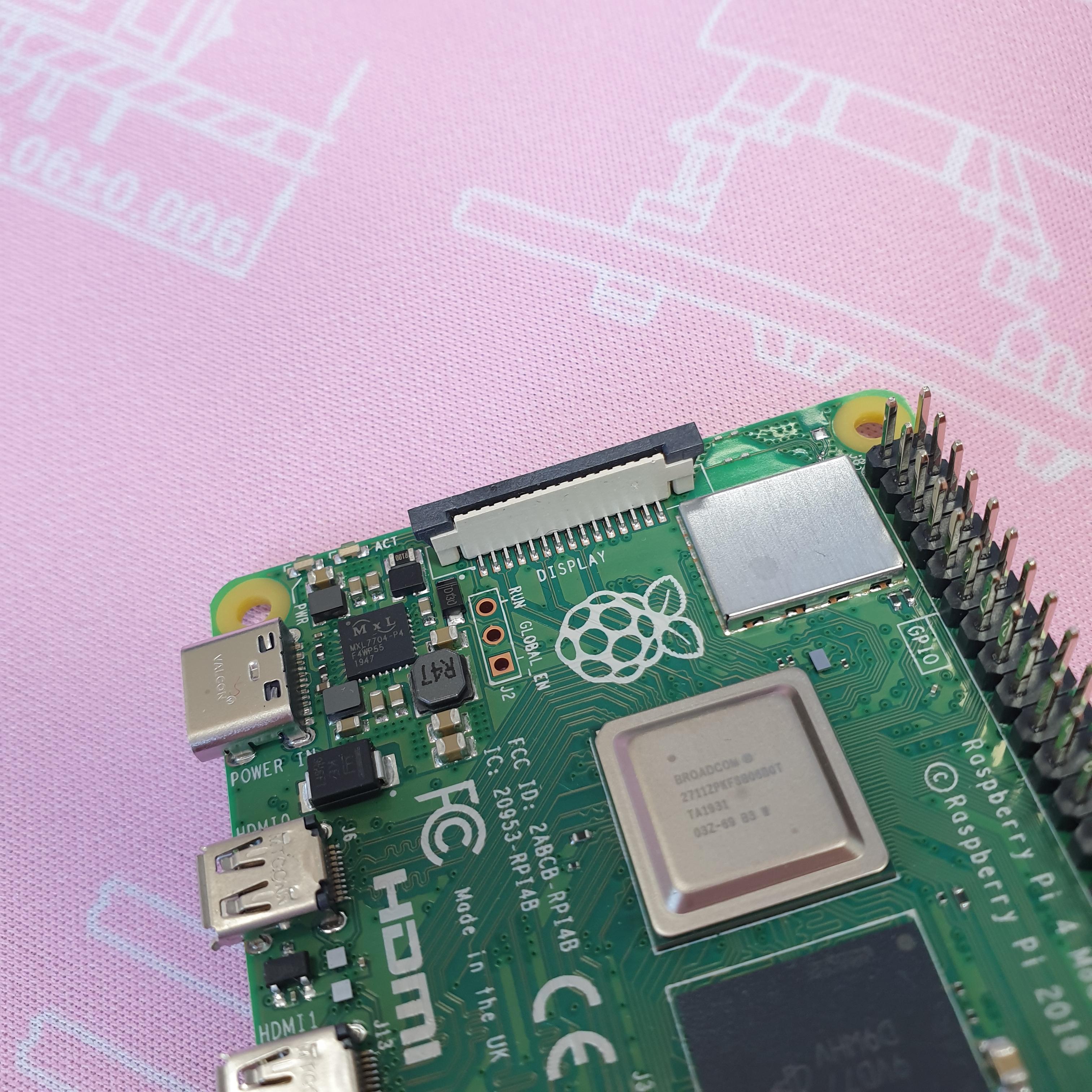

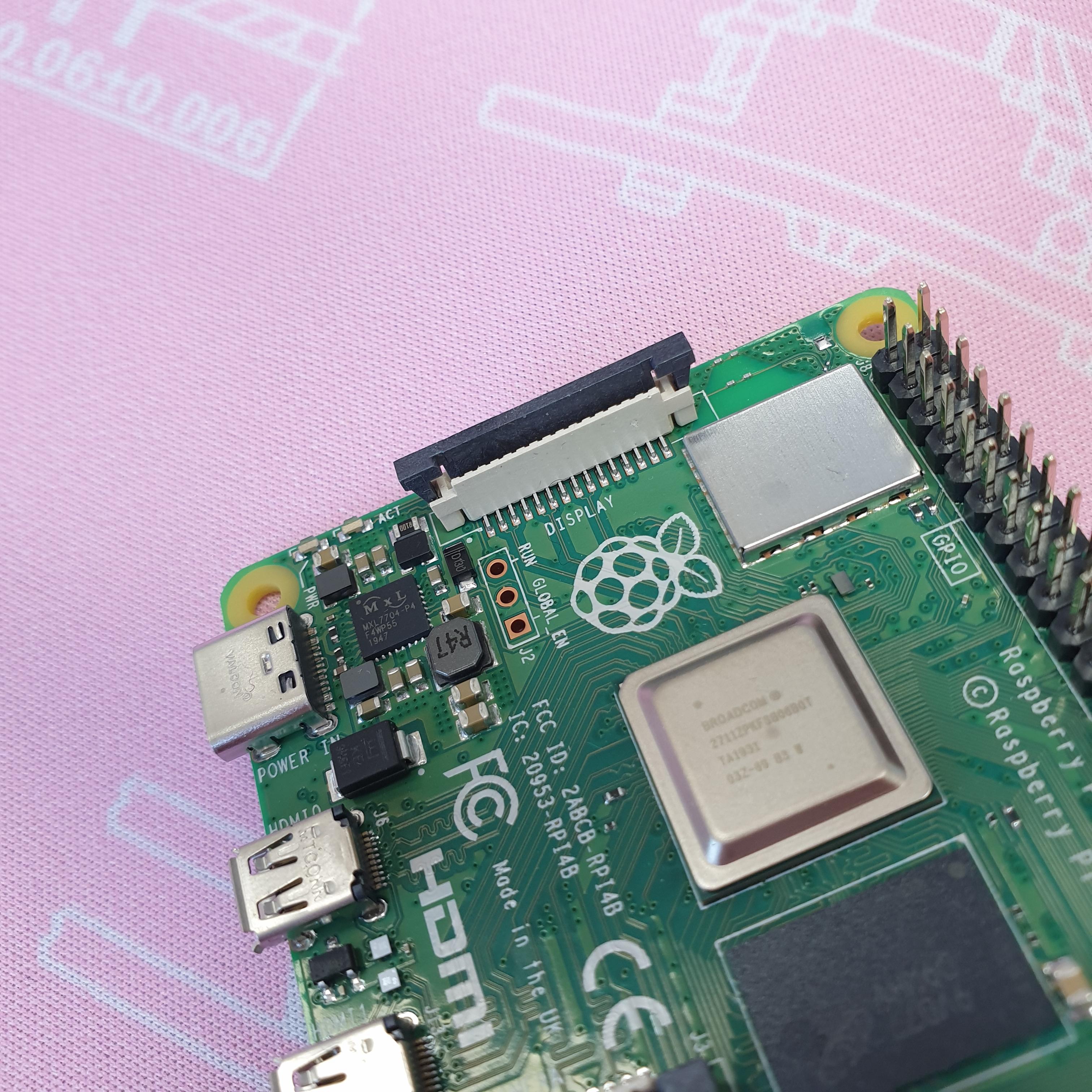

걸쇠에 대한 설명은 아래 사진을 참고해주시면 되겠습니다.

걸쇠를 올린 상태

걸쇠를 누른 상태

이제 전원케이블 연결입니다.

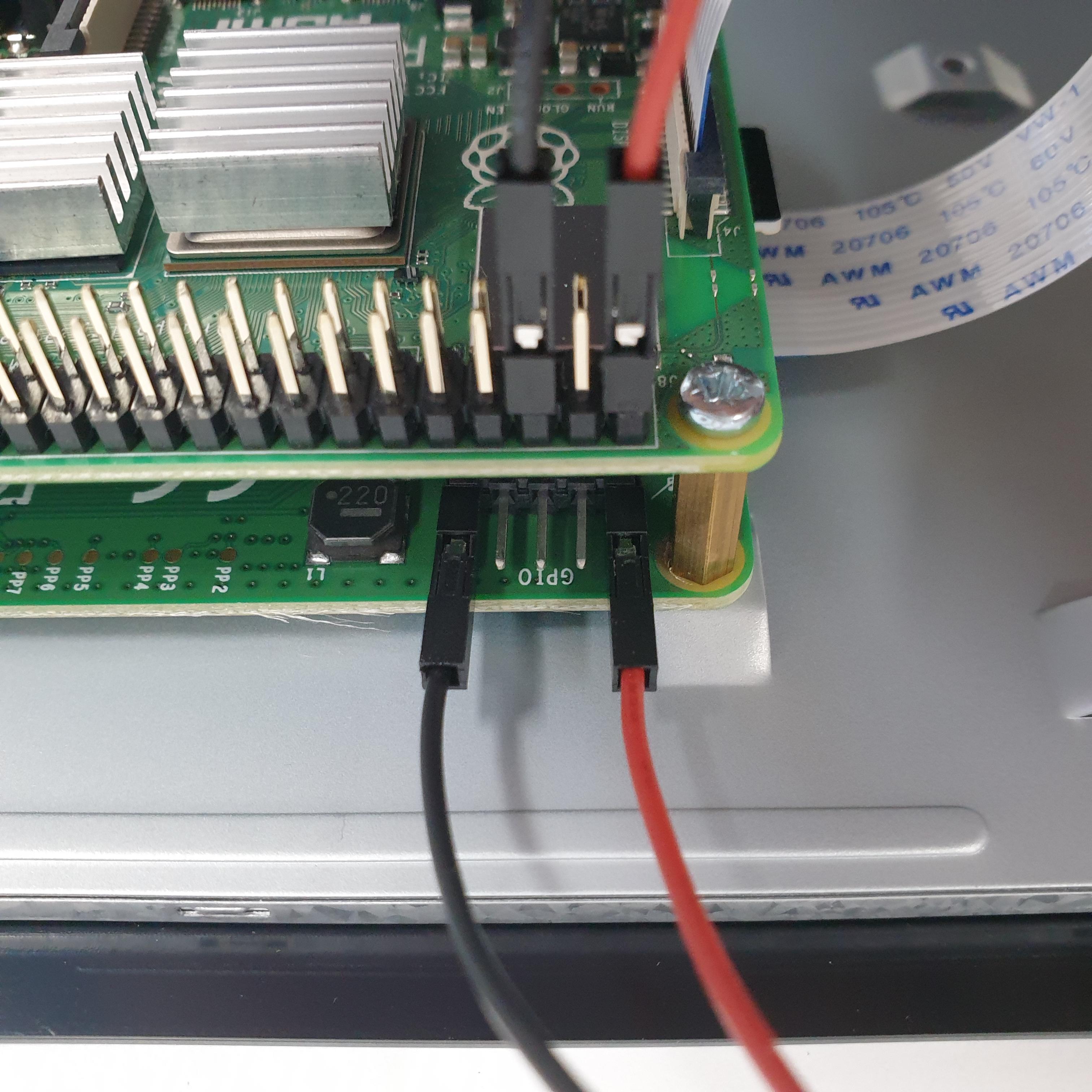

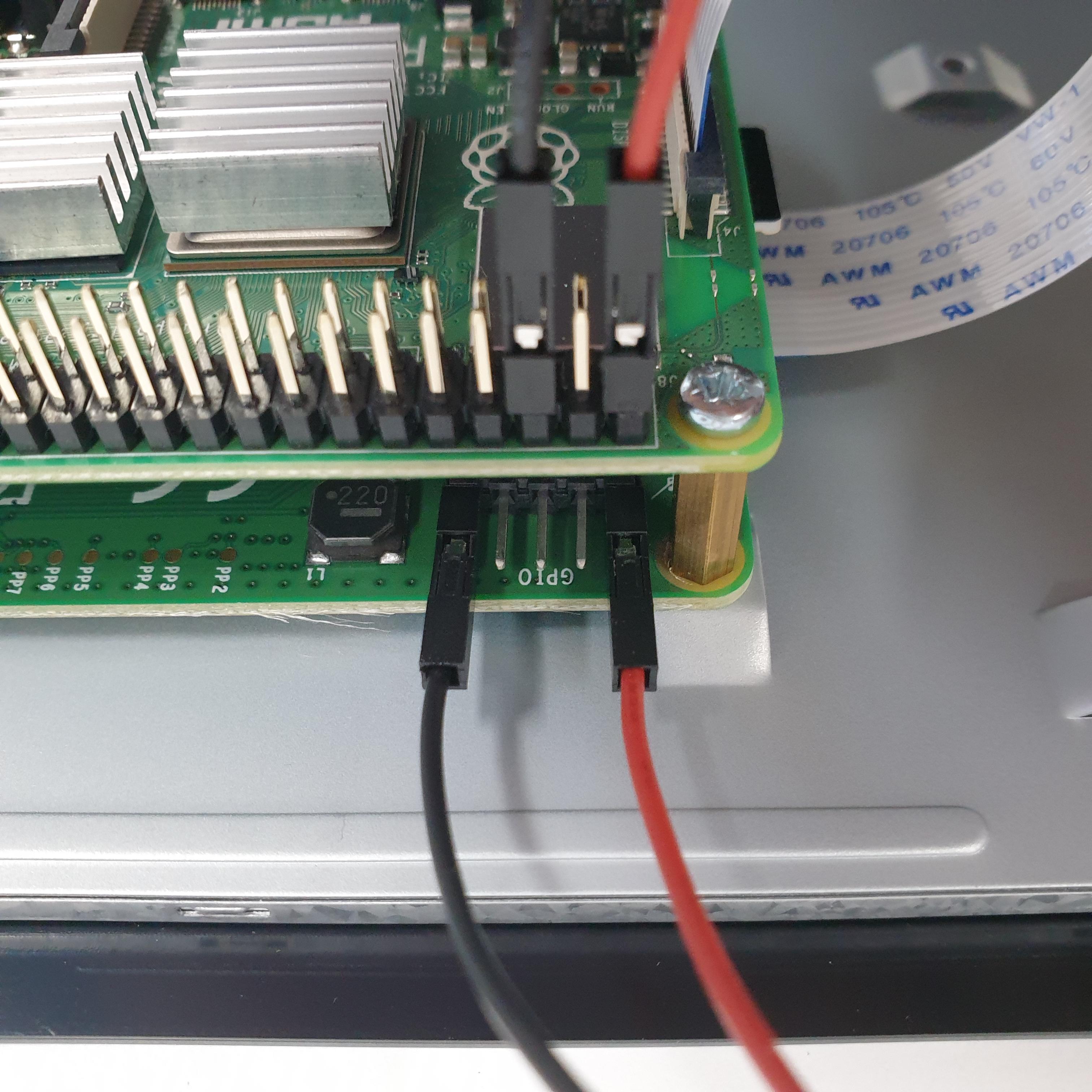

터치스크린 박스에 동봉되어있던 점프선을 다음과 같이 연결해주세요.

검은색은 GND, 빨간색은 5V에 맞춰 연결해주시면 됩니다.

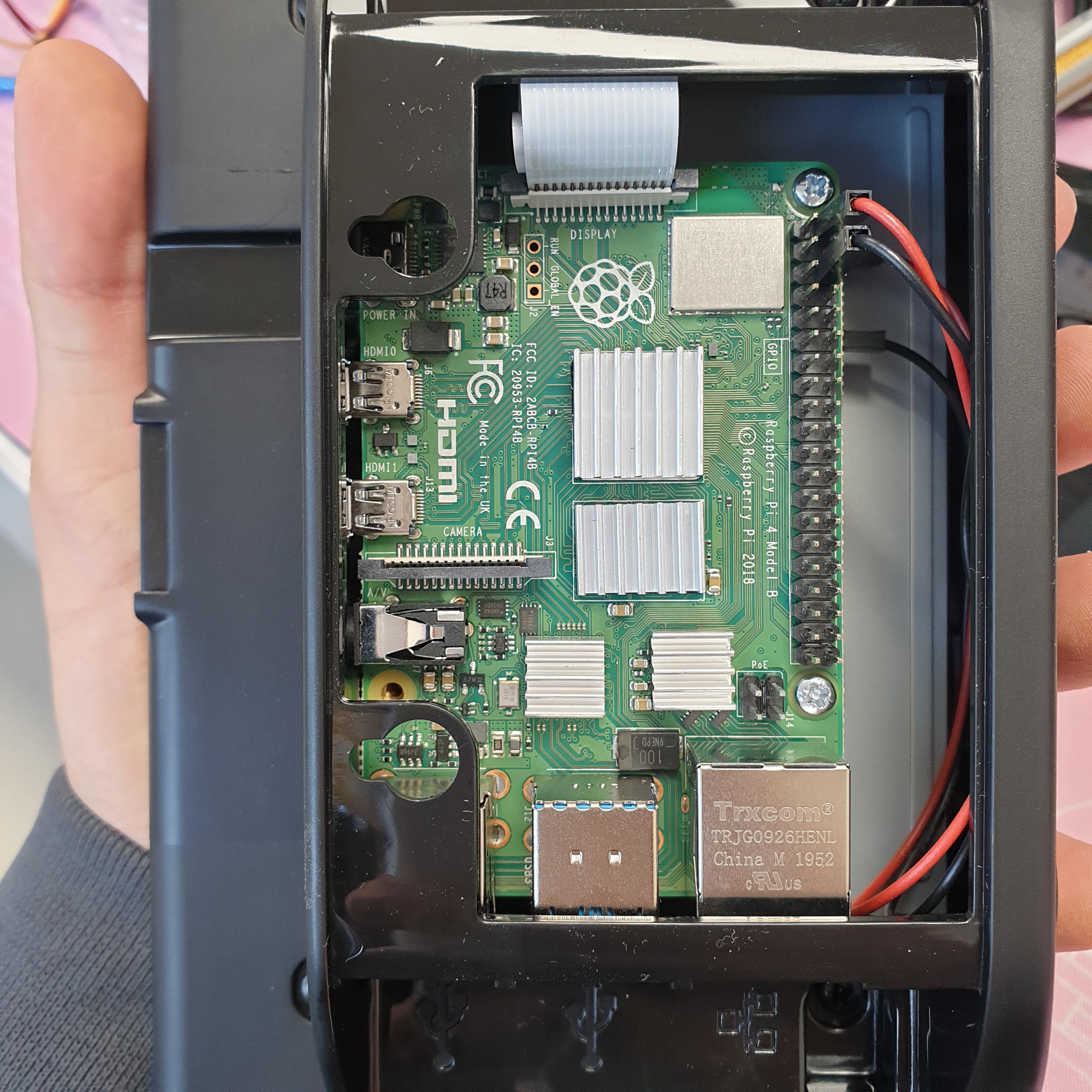

이제 나사를 조여서 조립해주시면 끝입니다.

여기서 주의하실 점이 있습니다.

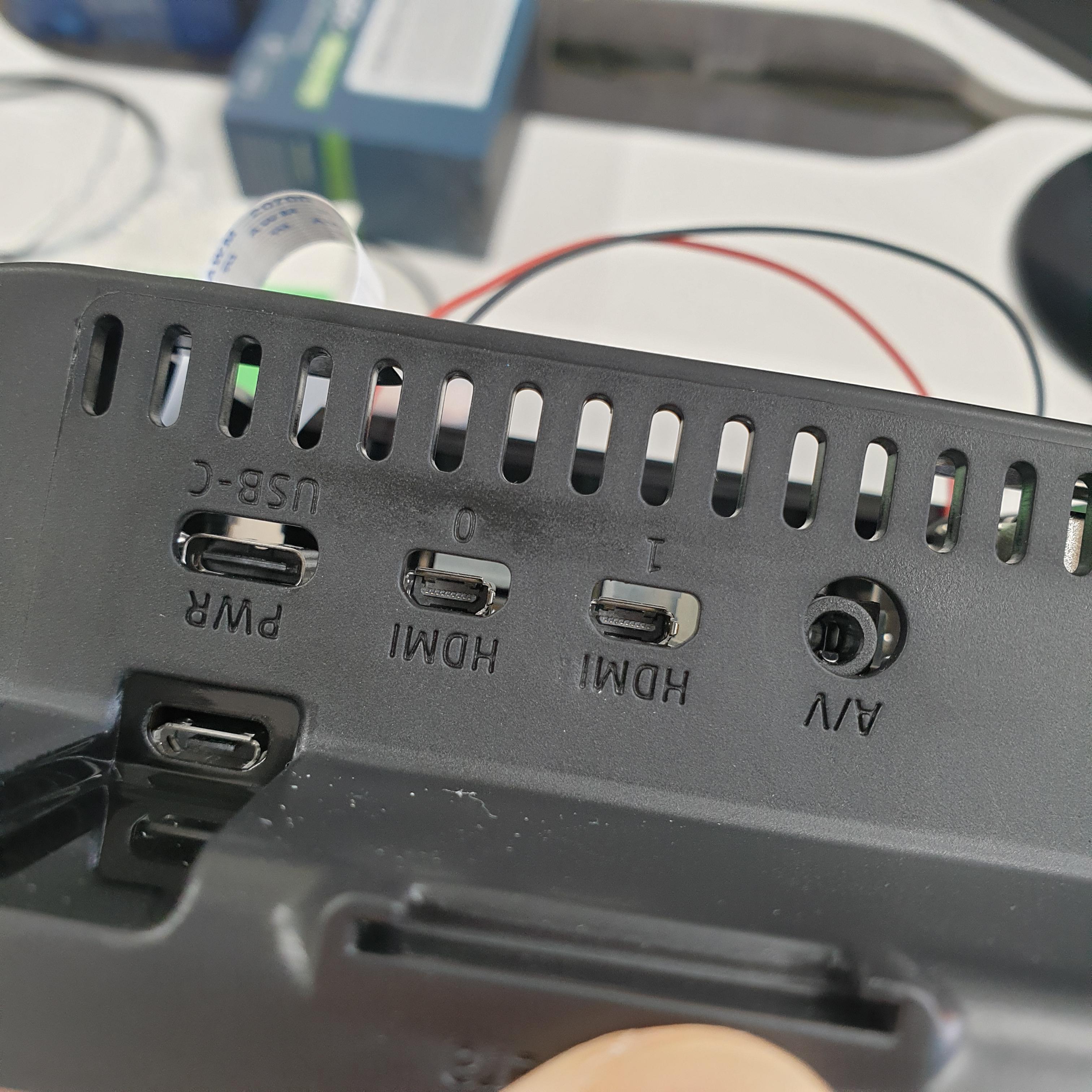

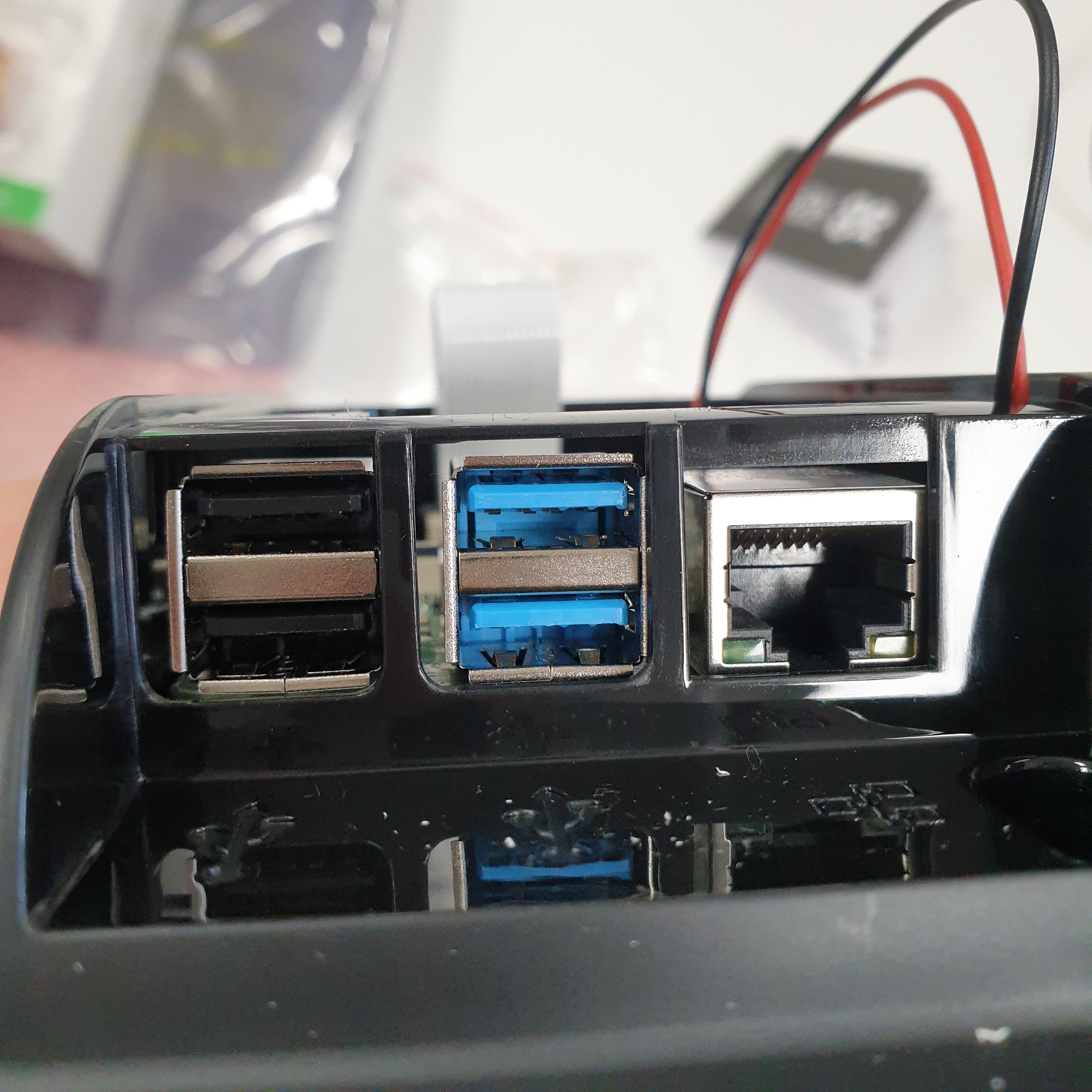

설계상 결함인지 아래와 같이 포트구멍이 제대로 들어맞지를 않습니다.

해당 케이스만의 불량이라 생각해서 같이 구매한 다른 케이스도 열어봤는데 마찬가지였습니다.

결국 전원포트 쪽 나사를 2개 푼 상태로 조립을 완료하긴 했지만 뭔가 찝찝하네요.

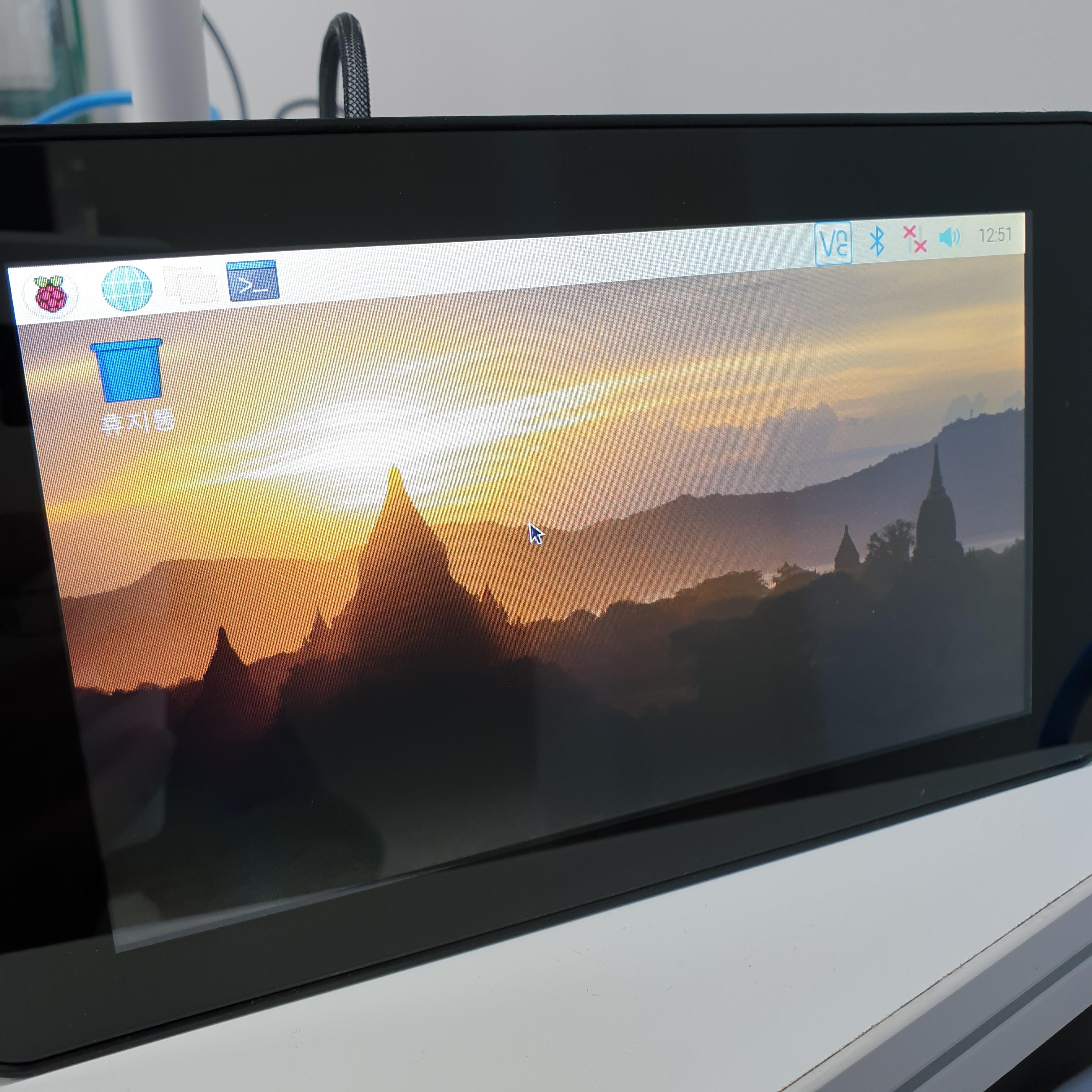

그래도 화면은 잘 나옵니다.

터치도 별도의 드라이버 설치가 필요없이 잘 작동하구요.

조금 아쉬운 점이라면 케이스를 올바른 방향으로 세우면 화면이 거꾸로 출력됩니다.

해당 부분은 설정을 바꿔서 쉽게 해결하실 수 있지만 터치가 반대로 먹는 현상이 나타나네요.

좋은데 뭔가 부족한 느낌이라서 아쉽네요.



3. 터치 키보드 설치하기

터치 기능을 활용하면 마우스는 없어도 되지만 키보드는 별도로 필요합니다.

하지만 스마트폰처럼 터치키보드를 활용할 수 있는 방법이 있습니다.

다음 명령어를 입력하여 가상키보드를 설치해주세요.

sudo apt-get install matchbox-keyboard

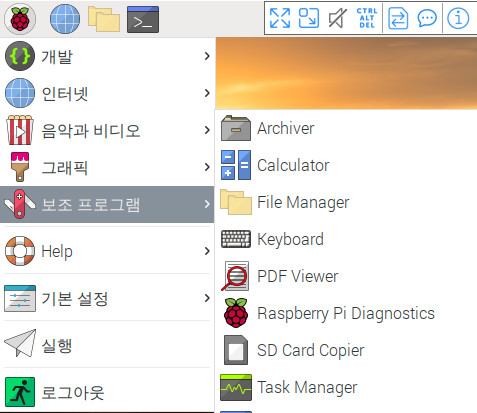

설치가 끝나면 재부팅을 해주신 후 다음과 같이 [메뉴]-[보조 프로그램]-[Keyboard]를 누르시면 됩니다.

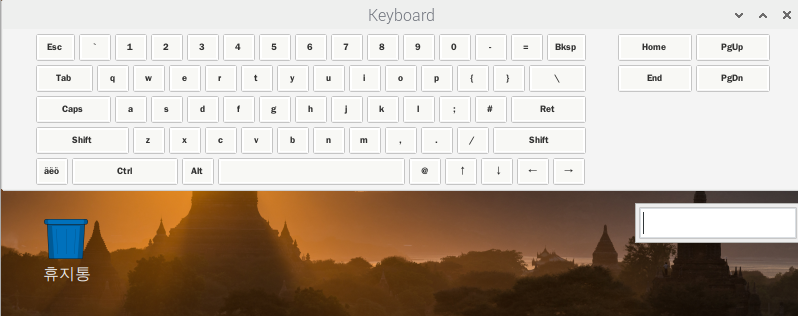

아래와 같이 키보드가 실행됩니다.
